絶縁体の沿面距離とは何ですか

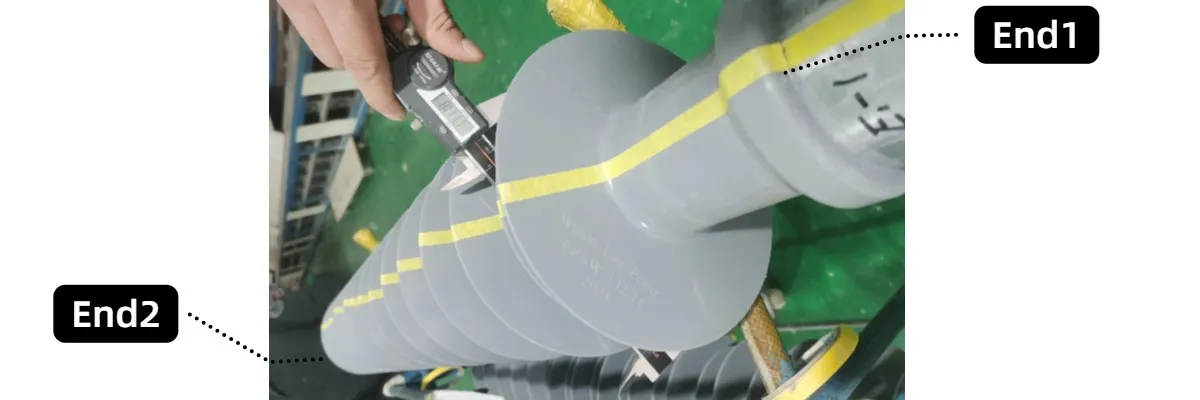

ポリマー絶縁体の沿面距離は、絶縁体の両端の金属部品間の絶縁体表面に沿った最短距離であり、アーク放電を防止し、電気回路における感電や火災の危険に対する安全性を確保するために重要です。これはアプリケーションによって異なり、動作電圧や環境条件などの要因によって影響されます。ただし、沿面距離は絶縁体の漏れ距離とも呼ばれます。

沿面距離が短すぎると、ほこり、塩分、湿気などの汚染物質によって表面放電や電気的破壊が発生し、絶縁不良や停電が発生する可能性があります。したがって、汚染レベル、システム電圧、環境条件に応じて正しい沿面距離を選択することは、送配電システムの安全性と信頼性にとって不可欠です。

変電所における適切な沿面距離と空間距離の選択は、絶縁調整の重要な側面です。特定の機器に必要な沿面距離は、機器が動作する環境条件に大きく依存します。一般に、沿面長は最大連続電圧に比例して増加します。

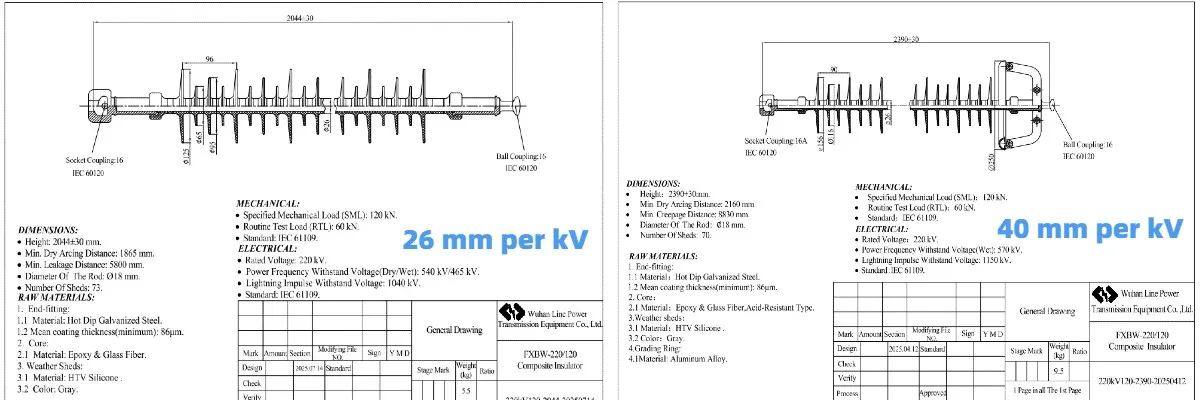

清潔で空調されたバルブ ホール環境では、通常、沿面距離は kV (ピーク) あたり約 14 mm あれば十分です。{0}ただし、汚染された環境では、-工業地域にある DC 架空送電線や屋外コンバータ装置で発生する環境など-、信頼性の高い性能を確保するには、kV (ピーク) あたり最大 40 mm、またはそれ以上の長い沿面距離が必要になる場合があります。

変電所内の電気的クリアランスは、主に雷インパルスとスイッチング インパルスの耐電圧要件によって決まります。

Wuhan Line Power は、中国国家電力網公司の認定サプライヤーの 1 つとして、幅広い複合絶縁体金型を提供しています。当社の工場は、お客様の特定のアプリケーション環境に応じてカスタマイズされた絶縁体の長さを提供し、さまざまな要件を満たすことができます。

非常に重度の汚染 (分類 IV) 下での 132 kV でのキャップおよびピン絶縁体ストリングまたはポスト絶縁体の典型的な沿面値は、次のように決定されます。
