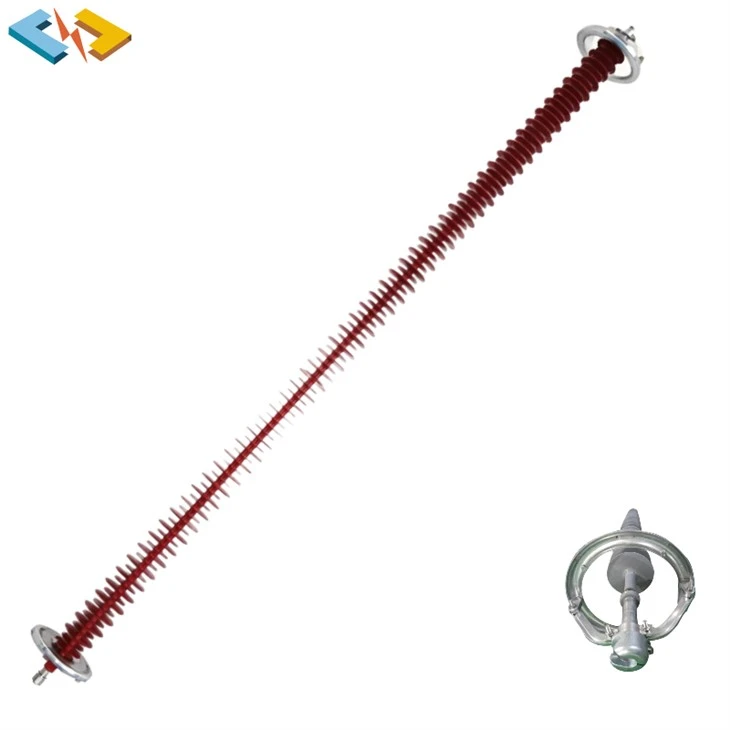

400kV 210kN 長棒シリコーンゴムがいし

400kV送電線とは何ですか?

400kV 送電線の完全な説明

I. 分類

400kV は超高圧（EHV）交流送電線に属し、海外の主要送電網（ヨーロッパ、アフリカ、東南アジア、インドで広く使用されている）の主流電圧です。{{1}国内では 330kV/500kV が主流で、400kV は主に海外プロジェクト、国境を越えた送電網相互接続、±400kV DC プロジェクトに使用されます。-

コアアプリケーション
大規模な火力発電、水力発電、風力発電の基地からの長距離伝送。-大規模な地域電力網の相互接続により、電力網の予備力と安定性が向上します。大容量の産業用負荷と国境を越えた送電-。新しいエネルギー基地のための収束および送電線。

伝送容量
単回路: 200-450MW
二重回路: 600-2000MW
経済伝送距離: 200-600km

インパルス試験

周波数試験

私たちのアクセサリー

コロナリング

1) コロナ放電: 空気のイオン化により、青い光とシューという音が発生します。長期的なコロナ放電は次のような影響を及ぼします。-

シリコーンゴム表面を腐食させ、老化、粉砕、亀裂を促進します。

オゾンと窒素酸化物を生成し、コアロッドと継手の界面を腐食し、界面の水の浸出とコアロッドの脆性破壊を引き起こします。

2) 局所アーク放電、乾燥地域アーク放電: 雨天または霧の天候では、絶縁体の表面に水膜が形成されます。電圧が集中している領域では、乾燥領域でのアーク放電が発生しやすく、シリコンゴムが繰り返し燃焼してアブレーションホールが発生し、絶縁強度が直接低下し、さらにはフラッシュオーバーがトリップすることもあります。

コロナリングの機能
金属リング導体スリーブは高電圧端に取り付けられます（両端は一部の重度汚染地域に取り付けられます）。{0}}
集中した電界を導体側に均一に分散させ、電位勾配を平滑化します。
これらは、最初の小屋の表面電界強度を大幅に低下させ、コロナとアーク放電を抑制します。

400kV規格要件：端部の最大電界強度は22kV/cm以内に制御する必要があります。イコライジングリングが無い場合は基準の3～5倍を超えてしまいます。

鳥よけリング

防鳥リングの構造と原理-
通常、絶縁体の接地端 (タワー側) に取り付けられる金属ディスク/リングバッフル:
糞をブロック: 鳥がクロスアームに着地すると、その糞は垂直に落ち、金属リングによってブロックされ、糞が絶縁体のスカートに沿って流れて導電性汚染物質の経路が遮断されるのを防ぎます。
止まり木を防ぐ: 環状の盛り上がったディスクの凹面/外向き設計により、鳥が絶縁体上のハードウェアの上にしっかりと立つのを防ぎ、排便のために一時停止する時間を短縮します。
エアギャップの増加: ディスクが外側に伸びて、鳥の体と高電圧導体間の有効絶縁距離が増加し、羽を広げたときの短絡放電を防ぎます。-
